Zdravé svítídlo, které jsme pro vás osobně vyzkoušeli a změřili
Kód produktu: TG28002212
Tisk stránky

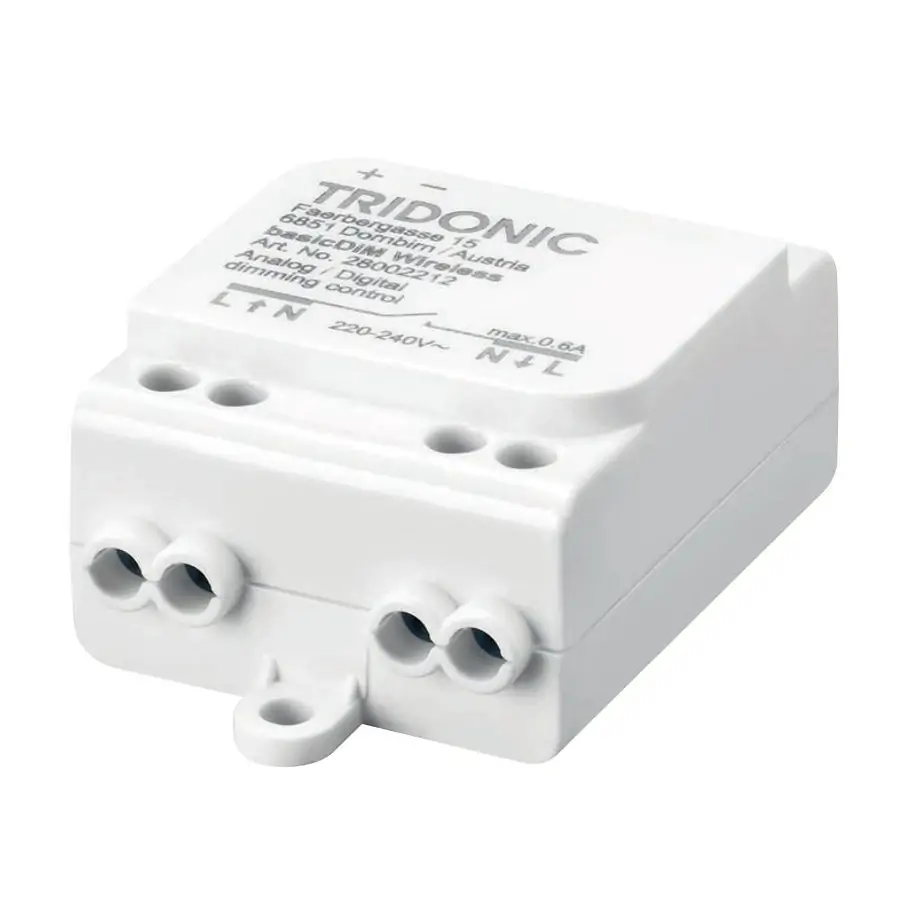

Řídící modul CASAMBI
Výrobce: TRIDONIC
+ ZDARMA dárek Přelepovací fólie blokující modré světlo 10×12,5 cm DÁREK
basicDIM Wireless Module
Rozměr:
36 x 57 x 22 mm
Skladem 3 ks
do 3 dnů u vás
2 860 Kč s DPH
Řídící modul CASAMBI
od 2 860 Kč s DPH
Koupit
Popis produktu
Vlastnosti
- Nastavení pomocí mobilní aplikace 4remote BT.
- Automaticky vytváří bezdrátovou komunikační síť mezi dalšími prvky Casambi
- Malé rozměry pro snadnou instalaci
- Ovládání jasu a teploty bílé barvy
- Záruka 5 let
Technické detaily
- Vstup: 230V AC
- Rozměry 57 x 36 x 22 mm
- Konfigurovatelný výstup:
- Analogový výstup: 0 – 10 V / 1 – 10 V / sinking / sourcing
- Digitální výstup: DALI
- Spínaný síťový výstup pro připojení relé
BasicDIM Wireless je bezdrátová řídicí jednotka pro stmívatelné LED ovladače s 0 – 10 V, 1 – 10 V nebo rozhraním DALI pro stmívání. Zařízení je určeno k integraci do svítidla. Řídicí výstup lze nakonfigurovat buď jako analogový 0 – 10 V (a 1 – 10 V), nebo jako digitální samostatné řídicí rozhraní DALI. Pokud je výstup nakonfigurován jako Standalone DALI, basicDIM Wireless funguje jako řídicí jednotka i jako napájecí zdroj, což umožňuje připojení přímo k ovladači LED s rozhraním DALI, aniž by bylo nutné používat přídavné zařízení externího napájení DALI. Toto tzv. Standalone DALI umožňuje realizovat vícekanálová svítidla s nastavitelnou barvou (RGB) nebo barevnou teplotou, a to při zachování kabeláže a počtu komponentů na minimum. BasicDIM Wireless není v souladu s normou IEC 60929, a proto není určen k připojení ke stávající síti DALI. Modul může být používat pouze v uzavřeném systému, tj. uvnitř svítidla, které nemá síťový kabel. basicDIM Wireless je ovládán bezdrátově pomocí svítidla, které nemá externí rozhraní DALI, chytrým telefonem nebo tabletem s aplikací 4remote. Zařízení automaticky vytvářejí zabezpečenou bezdrátovou síť mesh, takže je možné ovládat větší počet svítidel z libovolného místa. Žádná externí brána není zapotřebí. basicDIM Wireless lze ovládat také ze standardních zařízení nástěnných vypínačů.
Funkce
Od výrobního čísla #1648 nebo vyššího je základní bezdrátové zařízení DIM Wireless plně kompatibilní se sítěmi, které podporují až 250 uzlů (sítě Evolution). Zařízení s nižším výrobním číslem jsou pouze kompatibilní se sítěmi, které podporují max. 127 zařízení (Classic sítě). Výrobní číslo najdete na boku modulu. Pokud je modul basicDIM Wireless používán s různými typy modulů basicDIM Wireless v síti Evolution, musí být předtím zkontrolována jejich kompatibilita. Pokud zařízení není kompatibilní se sítěmi Evolution, může se být použito pouze v sítích Classic. Zařízení je určeno k zabudování do svítidla. Výstup může být nakonfigurován buď jako analogový 0 – 10 V (a 1 – 10 V), nebo jako digitální Standalone DALI řídicí rozhraní. Pokud je výstup nakonfigurován jako Standalone DALI, basicDIM Wireless se chová jako jako řídicí jednotka i jako napájecí zdroj, což umožňuje připojovat přímo k ovladači LED s rozhraním DALI, aniž by bylo nutné používat přídavné zařízení externího napájení DALI. Pro aplikace, kde nelze ovladač LED Driver zcela vypnout prostřednictvím jeho ovládacího rozhraní, je basicDIM Wireless vybaven ovladatelným spínaným síťový výstup. Tento síťový výstup je odebírán přímo ze síťového vstupu a veden přes pojistku a polovodičové relé. Řídicí výstup basicDIM Wireless je dvojitě izolován od síťového napětí. Řídicí výstup je chráněn proti zkratu. Více zařízení automaticky vytváří síť, kterou lze ovládat z libovolného bodu. Tyto sítě komunikují bezdrátově a přímo s chytrým telefonem nebo tabletem. Proto je není potřeba použít externí bránu nebo bezdrátovou síť LAN. basicDIM Wireless má integrovanou anténu 2,4 GHz. Pro optimální RF-výkonu bude třeba věnovat zvláštní pozornost, když je zařízení integrováno do svítidla. Zařízení lze ovládat také běžným nástěnným vypínačem. Přepnutím vypínače může uživatel volit různé přednastavené režimy. Tyto režimy mohou ovlivnit jedno nebo více zařízení v síti. Tímto způsobem uživatel nemusí mít chytrý telefon nebo tablet neustále po ruce aby mohl zvolit požadovaná nastavení nebo režimy. Nastavení a režimy lze konfigurovat pomocí aplikace 4remote. Ta jsou automaticky uloženy v cloudové službě Tridonic. Stejná nastavení jsou tak k dispozici všem, kteří jsou připojeni k síti.
Schéma zapojení s tlačítkem
Schéma zapojení se senzorem

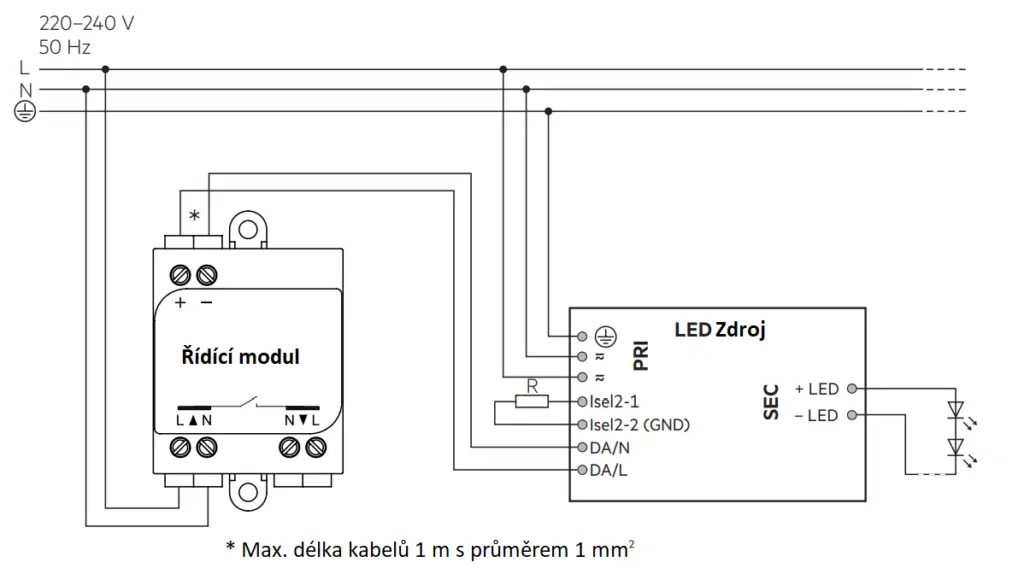

Schéma zapojení kompatibilní
Schéma zapojení s relé
Příprava kabelů
Zapojení může být ve formě splétaných vodičů s koncovkami nebo pevných vodičů o průřezu 0,75-1,5 mm² (14-22 AWG).
Z kabelů odizolujte 6-7 mm izolace, abyste zajistili správnou funkci drátových svorek.
Maximální krouticí moment na svorkových šroubech je 0,4 Nm.
Pro každou svorkovnici použijte pouze jeden vodič.
Každý odlehčovací kanál použijte pouze pro jeden kabel.
Zařazeno v kategoriích
Technické parametry
Šířka/průměr
36 mm
Délka
57 mm
Výška
22 mm
Stmívatelné (mění jas)
ano
Mění barvy (TW varianta)
ano
Možnosti ovládání
Casambi
Stupeň krytí IP
IP20
Typ produktu
ovládání a řízení osvětlení
Hmotnost
0,048 kg
| Vstupní napětí | 230 AC |
| Průměrná jmenovitá životnost | 50 000 h |
| Záruční doba | 60 měsíců |
| Provozní teplota | -20 °C …+50 °C |
| Napětí na výstupní sběrnici | 12 V |
