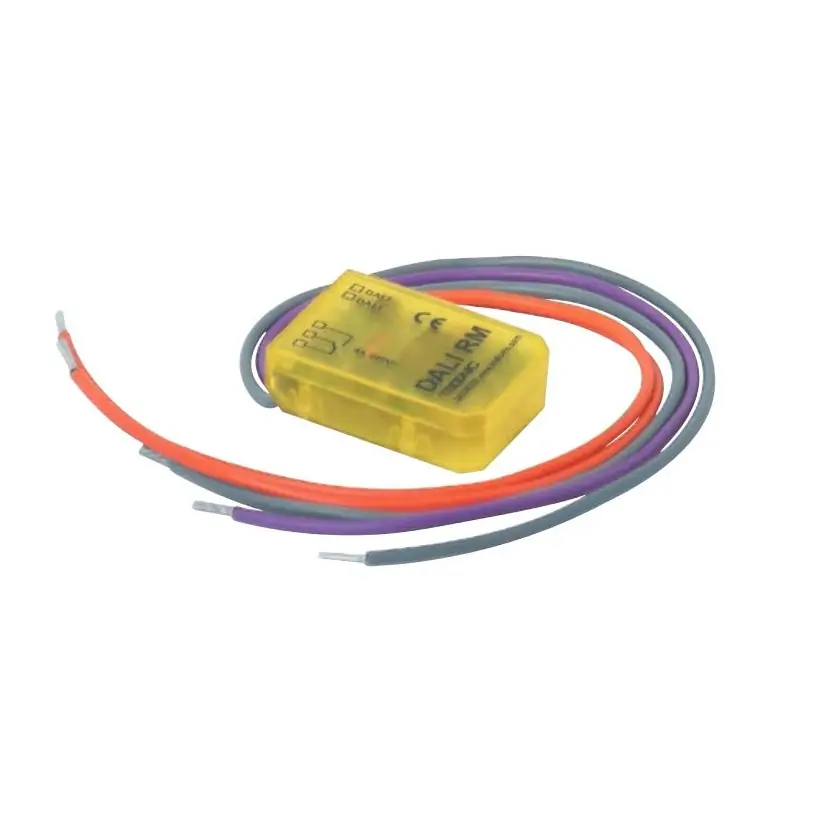

Modul pro Relé 12mA stmívatelný DALI
Výrobce: TRIDONIC
DIM T DALI RM Modul Reléový Input 12mA Output Max. 240VAC/35VDC

Popis produktu
Vlastnosti
- Řídicí modul DALI pro 1 relé
- Ovládání jednoho standardního stykače
- Záruka 5 let
- Kompaktní reléový modul pro ovládání standardního stykače prostřednictvím DALI.
- Zátěže, které nemají vstup DALI, tak mohou být integrovány do sítě DALI. Zátěže lze zapínat a vypínat prostřednictvím DALI.
- Software „masterCONFIGURATOR“ je k dispozici zdarma na adrese www.tridonic.com pro programování bodů zapnutí a vypnutí.
„MIN LEVEL“ (MINIMÁLNÍ ÚROVEŇ): Nastavuje úroveň vypnutí
„MAX LEVEL“ (MAXIMÁLNÍ ÚROVEŇ): Nastavuje úroveň zapnutí
Přednastavení z výroby:
„MIN LEVEL“ = 0 → VYPNUTO
„MAX LEVEL“ = 100 → ZAPNUTO
Zapojení
- Zátěže nesmí být připojeny přímo na DALI RM. Zátěž musí být vždy spínána prostřednictvím externího stykače.
- Maximální zátěž, kterou lze připojit k DALI RM, je zátěž typu cívky stykače.
- Při výběru správného stykače zkontrolujte rozběhové proudy spínané zátěže. Elektronické předřadníky mohou mít velmi vysoké rozběhové proudy. Informujte se u výrobce stykače.
- Pokud jsou ovládány cívky stejnosměrných stykačů, musí být vybaveny vhodnou volnoběžnou diodou.
- Relé sepne, když je AKTUÁLNÍ ÚROVEŇ vyšší než MAX-LEVEL.
- Relé se vypne, když je AKTUÁLNÍ ÚROVEŇ nižší než MINIMÁLNÍ ÚROVEŇ.
- DALI RM je napájen přímo z linky DALI, proto v případě chybějícího napájení se kontakt relé rozepne. Proto je hodnota SYSTEM FAILURE LEVEL bezvýznamná.
- Není možné přijímat informace o stavu zátěží. Proto chybová hlášení nemají v této aplikaci smysl a QUERY LAMP FAILURE se jako odpověď vždy odešle NE. Bity QUERY STATUS 0&1 nejsou implementovány.
- Metoda fyzického výběru není implementována.
- Při ukládání úrovně scény se kromě AKTUÁLNÍ ÚROVNĚ ukládá i stav relé. Při ukládání scén je důležité, aby relé bylo v požadovaném stavu.
- Nejedná se o samostatnou jednotku, je určena k instalaci.
- DALI není SELV. Proto platí pokyny k instalaci pro nízké napětí.
Spínání cívek stykačů 12/24 VDC
Spínání cívek stykačů 230 VAC
Zařazeno v kategoriích
Technické parametry
Počet adres DALI | 1 |
Kontrolní vstup DALI | 1 |
Napájení | DALI síť (12 mA) |
Provozní teplota | 0 °C ... +50 °C |
Záruka | 60 měsíců |
