Zdravé svítídlo, které jsme pro vás osobně vyzkoušeli a změřili
Kód produktu: TG28002674
Tisk stránky

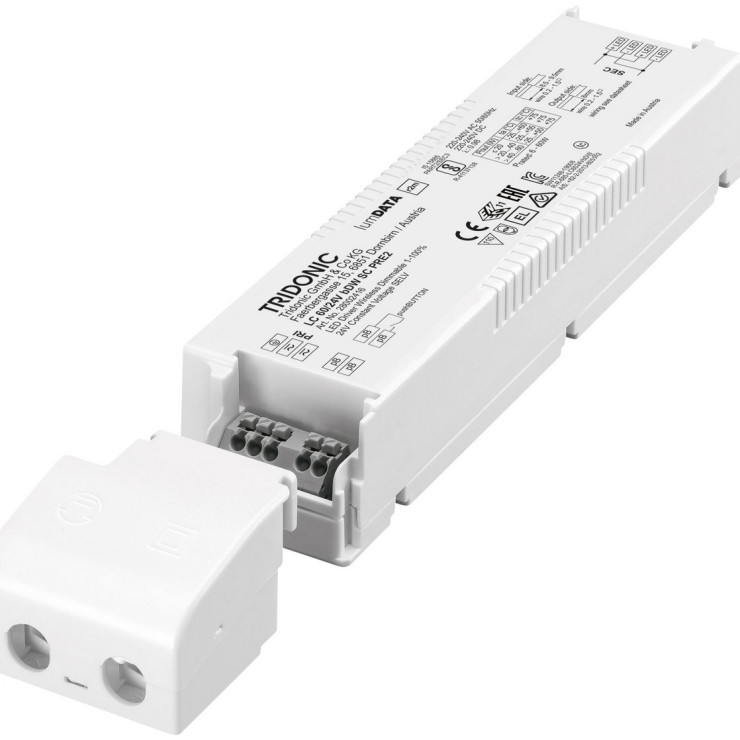

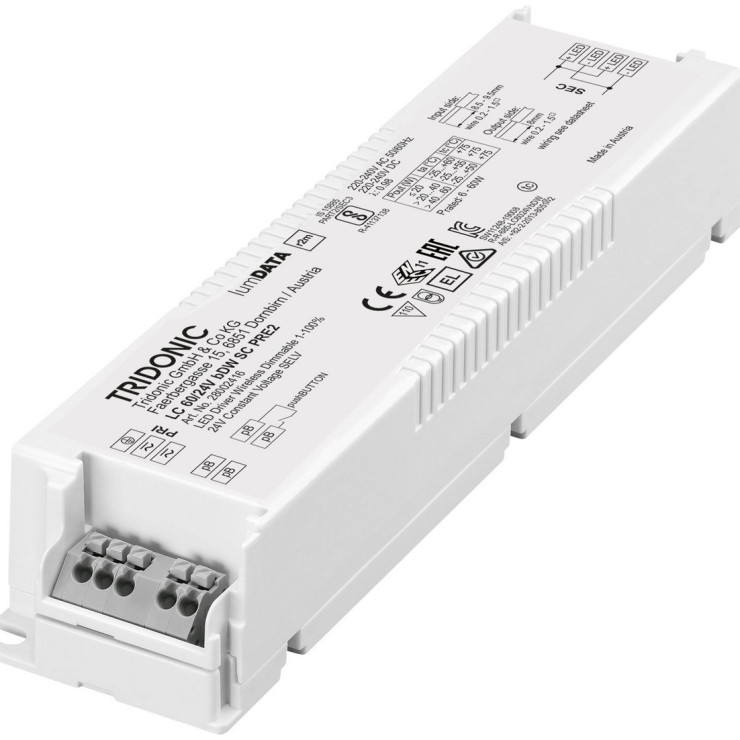

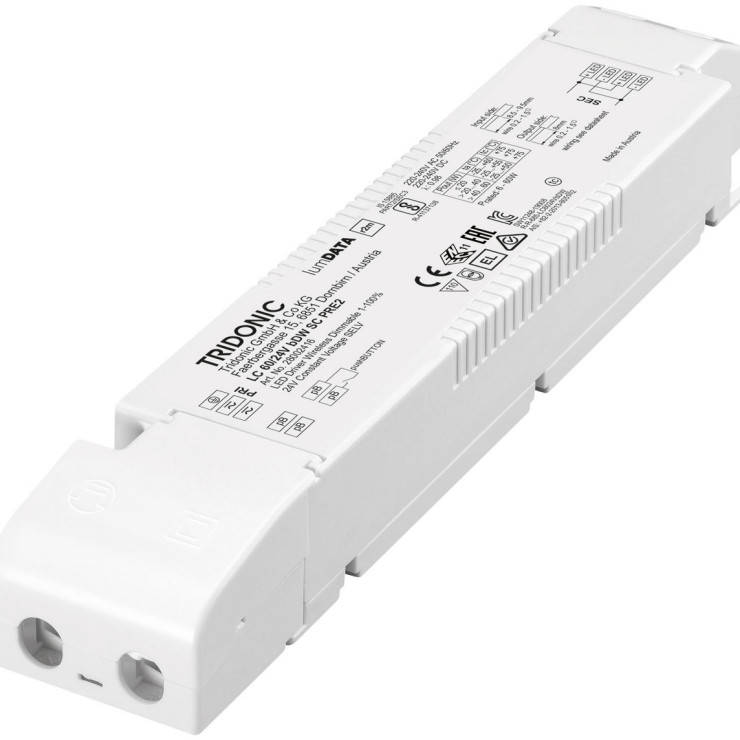

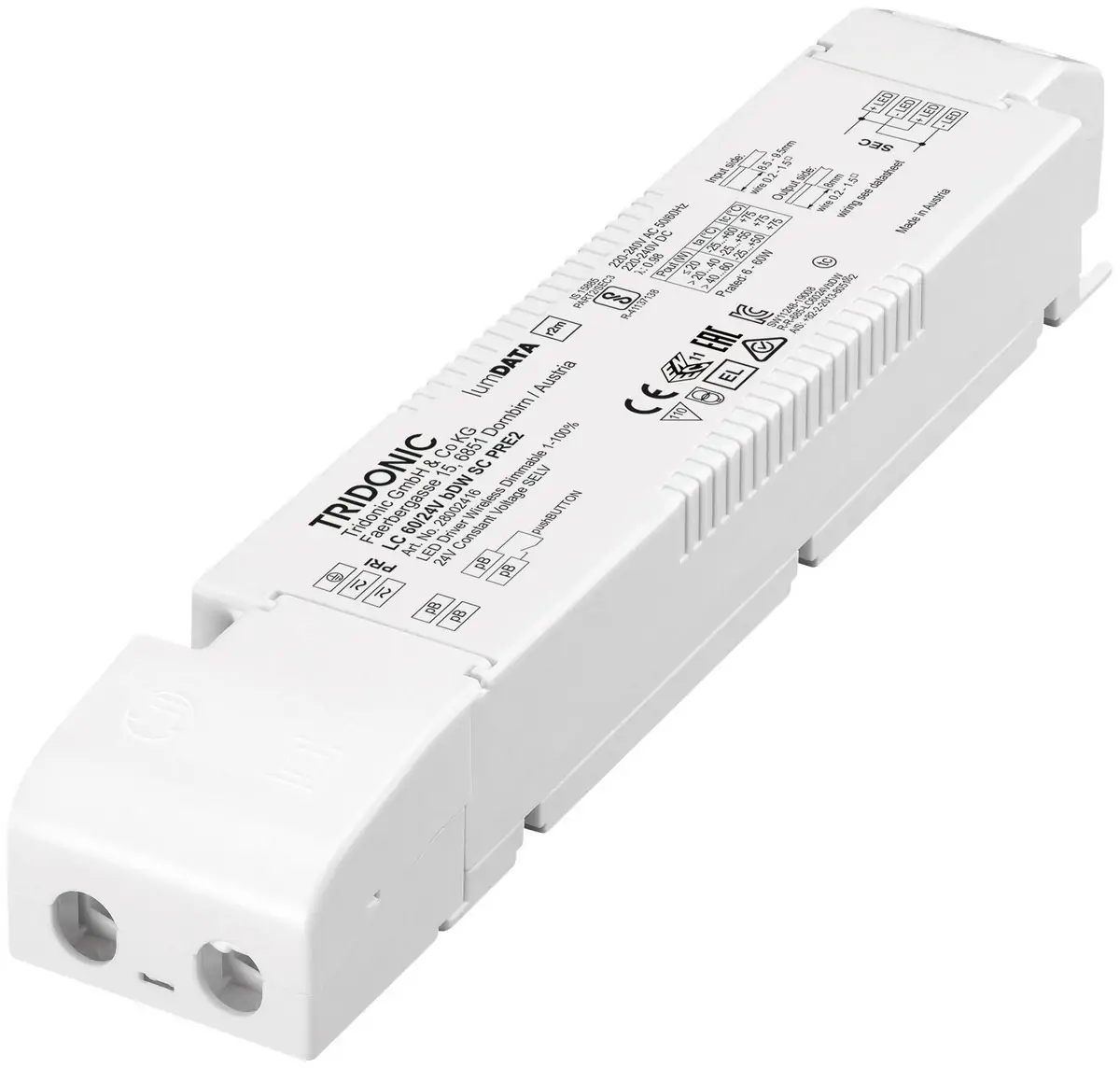

Napájecí zdroj 60W 24V stmívatelný CASAMBI
Výrobce: TRIDONIC
+ ZDARMA dárek Přelepovací fólie blokující modré světlo 10×12,5 cm DÁREK
LC 60W 24V bDW SC PRE2
Napájecí zdroj vhodný pro Plnospektrální LED pásky s napájením 24V a řízením Casambi. Kompaktní tělo nabízí skvělý poměr Číst vícevelikosti a výkonu. Zdroj disponuje řadou pokročilých ochran a nastavením prostřednictvím mobilní aplikace.
Rozměr:
43 x 225 x 30 mm
Skladem 3 ks
do 3 dnů u vás
3 219 Kč s DPH
Napájecí zdroj 60W 24V stmívatelný CASAMBI
od 3 219 Kč s DPH
Koupit
Popis produktu
Vlastnosti
- Stmívatelný 24V zdroj pro Plnospektrální LED pásky s napájením 24V a řízením Casambi
- Nastavení pomocí mobilní aplikace 4remote BT.
- Automaticky vytváří bezdrátovou komunikaci pro připojení bezdrátových tlačítek
- Rozsah stmívání 1 až 100 %
- Není potřeba další externí stmívač
- Vhodný také pro systémy nouzového únikového osvětlení podle EN 50172
- Jmenovitá životnost až 50.000h
- Záruka 5 let
Technické detaily
- Vstup: 230V AC, max. 67W
- Výstup: 24V, max. 60W
- Rozměry 225 x 43 x 30 mm
- Malý čelní průřez
- Pružinové svorky pro jednoduché zapojení
Pokyny pro zapojení
- Výstupní kabely by měly být vedeny odděleně od síťových kabelů 230V, aby se zamezilo možnému pronikání rušení do sítě.
- Výstupní kabeláž by měla být co nejkratší z důvodu zajištění dobré elektromagnetické kompatibility (EMC). Typická délka výstupního kabelu je 2m.
- Pro dodržení předpisů EMC volte jako výstupní kabel dvojlinku. Není dobré používat samostatné oddělené vodiče.
- Zdroj nemá na výstupní straně ochranu proti opačné polaritě svítidla. Špatná polarita na straně svítidla může poškodit svítidlo.
- Aby nedošlo k poškození zdroje, musí být výstupní kabeláž vhodně chráněna proti zkratu, zejména vlivem ostrých hran.
- Mezi zdroj a LED pásek není dovolené zařazovat jakýkoliv spínací prvek. Spojení mezi zdrojem a LED páskem musí být trvalé.
- Pozor na správné zapojení přívodních vodičů (L/N/PE 230V) a vývodů pushBUTTON nebo LED. Nesprávné zapojení nenávratně poškodí zdroj.
Ochrana proti přetížení
Pokud dojde k překročení maximálního zatížení, připojené LED svítidlo bude vypnuto. Pro obnovení činnosti je třeba provést restart tlačítkem na zdroji nebo vypnutím a zapnutím napájení 230V.
Tepelná ochrana
Zdroj má zabudovanou ochranu proti přehřátí. V případě překoročení max. provozní teploty dojde k automatickému omezení výkonu. Tuto ochranu lze vypnout pokud se jedná o nouzové únikové osvětlení.
Ochrana proti zkratu
V případě zkratu na výstupu dojde k vypnutí LED svítidla. Pro obnovení činnosti je třeba provést restart tlačítkem na zdroji nebo vypnutím a zapnutím napájení 230V.
Podmínky pro upevnění
Zdroj je určen pro provoz v suchém prostředí, bez kyselin, olejů, tuků. Při provozu nesmí teplota okolí překročit 50°C. S rostoucí teplotou okolí se snižuje životnost zdroje. Minimální vzdálenosti uvedené níže jsou doporučené a závisí na konkrétním svítidle. Není vhodné pro upevnění v rohu. Zdroj není dovoleno zakrývat (např. izolací v podhledech).
Uvnitř zdroje je zabudovaná anténa. Umístění na kovových materiálech omezuje dosah jejího signálu. Problematické jsou zejména plechy a kovové konstrukce.
Schéma zapojení
K ovládání zdroje slouží standardní tlačítko, v nákresu „push button“. Signál v kabelu k tlačítku není SELV. Proto by se mělo postupovat stejně jako při práci se síťovým napětím.
Jednoduché zapojení vodičů
Příprava kabelů
Připojení zdroje může být ve formě splétaných vodičů se zakripovanými koncovkami (dutinkami) nebo formou pevných vodičů. Průřezy je vhodné volit:
- 0,2 – 1,5mm² pro síť 230V (záleží na způsobu jištění),
- 0,2 – 1,5mm² pro výstup k LED svítidlu (v závislosti na jeho příkonu).
Pro optimální funkci pružinových svorek je délka odizolovaného konce vodiče 8,5 – 9,5mm.
Vysvětlivky:
*EMC – elektromagnetická kompatibilita (electromagnetic compatibility)
Zařazeno v kategoriích
Technické parametry
Šířka/průměr
43 mm
Délka
225 mm
Výška
30 mm
Stmívatelné (mění jas)
ano
Mění barvy (TW varianta)
ne
Možnosti ovládání
Casambi
Způsob zapojení
přímé zapojení
Stupeň krytí IP
IP20
Typ produktu
napájecí zdroj
Hmotnost
0,176 kg
| Max. výstupní výkon | 60 W |
| Tolerance výstupního napětí | ±1 V |
| Zvlnění výstupního napětí | ±5 % |
| Výstupní napětí | 24 V |
| Vstupní napětí | 230 V AC |
| Max. příkon | 67 W |
| Síťová frekvence | 50/60 Hz |
| Účiník | 0,98 |
| Náběhový proud | 32,2 A |
| Účinnost zdroje při 100% zátížení | 93 % |
| Celkové harmonické zkreslení | <5,3 % |
| Izolační napětí (L/N-PE) | 2 kV |
| Izolační napětí (L-N) | 1 kV |
| Průměrná jmenovitá životnost | 50.000 h |
| Provozní teplota | -25 °C … +50 °C |
| Záruční doba | 60 měsíců |
| Způsob ovládání | Casambi |
Parametry zdravého svítidla
Změřeno
Doporučené hodnoty
Index blikání PstLM
0,0
< 1 (dle EU norem)
Index blikání SVM
0,0
< 0,9 (dle EU norem)
= denní svícení
= noční svíceníPrověřeno pro tebe
Naší vizí je nabízet pouze taková svítidla, která mají pozitivní dopad na lidský organismus. Proto každé svítidlo v našem sortimentu ověřujeme a kontrolujeme, zdali se skutečně jedná o zdravé svítidlo. Až k vám dorazí náš balík s jakýmkoliv svítidlem, budete si moci všimnout nálepky #proverenoprotebe.
Touto nálepkou se zavazujeme, že jsme certifikovanými měřícími přístroji zkontrolovali požadavky na zdravé svítidlo. Více o tom, jak prověřujeme svítidla, se dozvíte v blogovém článku.
