Zdravé svítídlo, které jsme pro vás osobně vyzkoušeli a změřili
Kód produktu: TG87501053
Tisk stránky

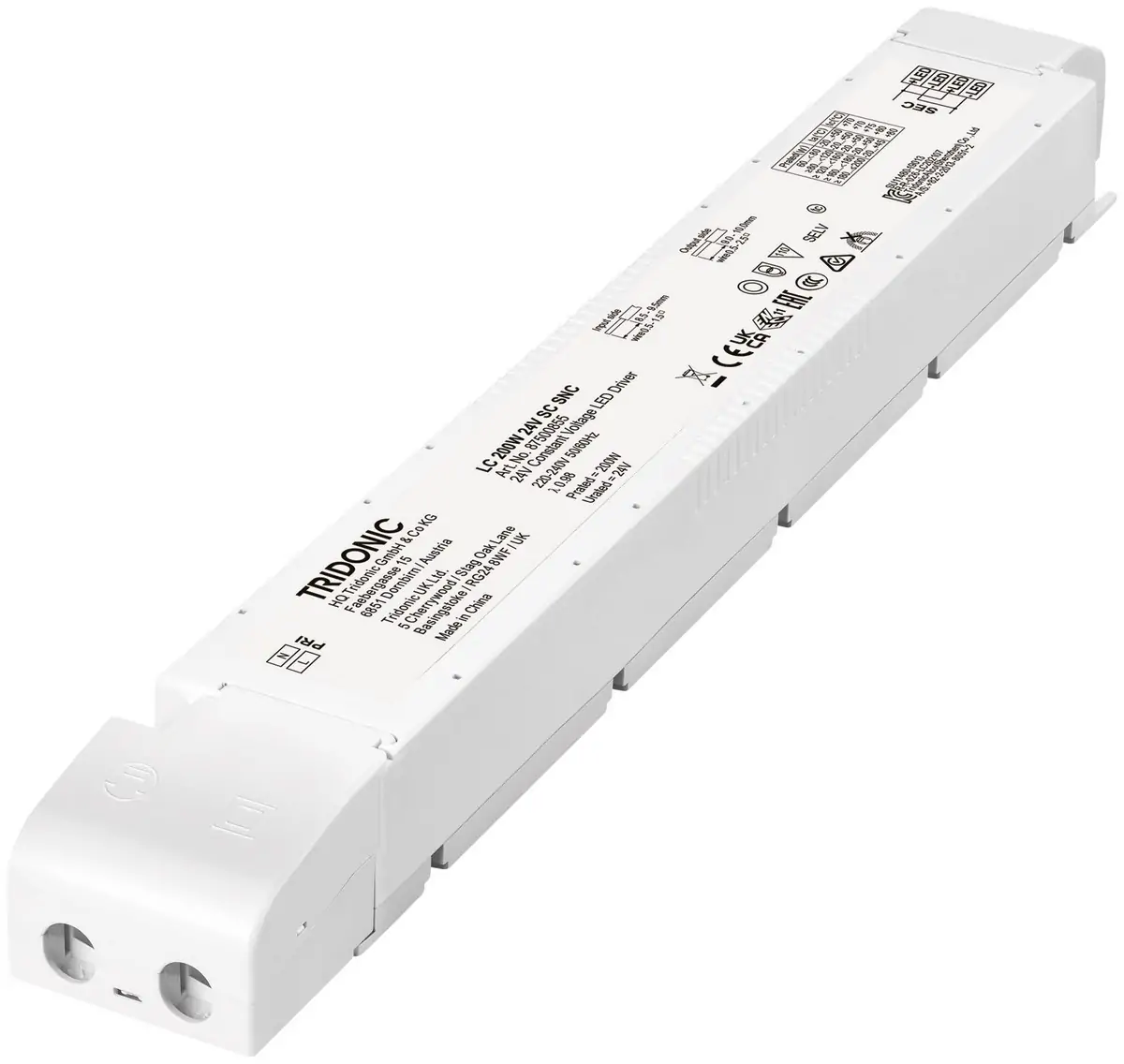

Napájecí zdroj 200W 24V SNC2
Výrobce: TRIDONIC
+ ZDARMA dárek Přelepovací fólie blokující modré světlo 10×12,5 cm DÁREK
LCA 200W 24V SC SNC2
Napájecí zdroj vhodný pro LED pásky s napájením 24V. Kompaktní tělo nabízí skvělý poměr velikosti a výkonu. Zdroj disponuje Číst víceřadou pokročilých ochran.
Rozměr:
43 x 325 x 30 mm
Skladem 9 ks
do 3 dnů u vás
1 862 Kč s DPH
Napájecí zdroj 200W 24V SNC2
od 1 862 Kč s DPH
Koupit
Popis produktu
Vlastnosti
- Nezávislý napájecí zdroj pro LED svítidla
- Určený pro podhledová a fasádní svítidla nebo LED pásky
- Jmenovitá životnost až 50.000h
- Záruka 5 let
Technické detaily
- Vstup: 230V AC, max. 215W
- Výstup: 24V DC, max. 200W
- Rozměry 325 x 43 x 30 mm
- Malý čelní průřez
- Pružinové svorky pro jednoduché zapojení
- Zvlnění výstupního napětí ±1,5%
Pokyny pro zapojení
- Výstupní kabely by měly být vedeny odděleně od síťových kabelů 230V, aby se zamezilo možnému pronikání rušení do sítě.
- Výstupní kabeláž by měla být co nejkratší z důvodu zajištění dobré elektromagnetické kompatibility (EMC). Typická délka výstupního kabelu je 0,8m.
- Pro dodržení předpisů EMC volte jako výstupní kabel dvojlinku. Není dobré používat samostatné oddělené vodiče.
- Zdroj nemá na výstupní straně ochranu proti opačné polaritě svítidla. Špatná polarita na straně svítidla může poškodit svítidlo.
- Aby nedošlo k poškození zdroje, musí být výstupní kabeláž vhodně chráněna proti zkratu, zejména vlivem ostrých hran.
- Pozor na správné zapojení přívodních vodičů (L/N/PE 230V) a vývodů LED. Nesprávné zapojení nenávratně poškodí zdroj.
Provoz bez zátěže
Při provozu naprázdno (bez připojeného LED svítidla) nedojde k poškození zdroje. Výstupní napětí je stále udržováno v deklarovaných mezích. Po připojení LED svítidla pracuje zdroj normálně.
Ochrana proti přetížení
Pokud dojde k překročení maximálního zatížení, připojené LED svítidlo bude blikat a výstupní napětí se sníží. Po odstranění poruchy se zdroj automaticky vrací do provozu, aniž by bylo nutné jeho resetování.
Tepelná ochrana
Zdroj má zabudovanou ochranu proti přehřátí. V případě, že teplota překoročí o cca 20°C max. provozní teplotu, automaticky dojde k dočasnému vypnutí. Zdroj se sám opět spustí po ochlazení.
Ochrana proti zkratu
V případě zkratu na výstupu dojde k vypnutí LED svítidla. Když je závada odstraněna, může se zdroj automaticky vrátit do provozu bez nutnosti resetování vstupního napájení.
Podmínky pro upevnění
Zdroj je určen pro provoz v suchém prostředí, bez kyselin, olejů, tuků. Při provozu nesmí teplota okolí překročit 45°C. S rostoucí teplotou okolí se snižuje životnost zdroje. Minimální vzdálenosti uvedené níže jsou doporučené a závisí na konkrétním svítidle. Není vhodné pro upevnění v rohu. Zdroj není dovoleno zakrývat (např. izolací v podhledech).
Schéma zapojení
Jednoduché zapojení vodičů
Příprava kabelů
Připojení zdroje může být ve formě splétaných vodičů se zakripovanými koncovkami (dutinkami) nebo formou pevných vodičů. Průřezy je vhodné volit:
- 0,5 – 1,5mm² pro síť 230V (záleží na způsobu jištění),
- 0,5 – 2,5mm² pro výstup k LED svítidlu (v závislosti na jeho příkonu).
Pro optimální funkci pružinových svorek je délka odizolovaného konce vodiče 8,5 – 9,5mm.
Vysvětlivky
*EMC – elektromagnetická kompatibilita (electromagnetic compatibility)
Zařazeno v kategoriích
Technické parametry
Šířka/průměr
43 mm
Délka
325 mm
Výška
30 mm
Stmívatelné (mění jas)
ne
Mění barvy (TW varianta)
ne
Možnosti ovládání
ON/OFF
Způsob zapojení
přímé zapojení
Napájení
síť (230 AC)
Stupeň krytí IP
IP20
Typ produktu
napájecí zdroj
Hmotnost
0,356 kg
| Max. výstupní výkon | 200 W |
| Tolerance výstupního napětí | ±1 V |
| Zvlnění výstupního napětí | ±1,5 % |
| Výstupní napětí | 24 V |
| Vstupní napětí | 230 V AC |
| Max. příkon | 215 W |
| Síťová frekvence | 50/60 Hz |
| Účiník | 0,98 |
| Náběhový proud | 125 A |
| Účinnost předřadníků | 93 % |
| Celkové harmonické zkreslení | <5 % |
| Izolační napětí (L/N-PE) | 2 kV |
| Izolační napětí (L-N) | 1 kV |
| Průměrná jmenovitá životnost | 50.000 h |
| Provozní teplota | -20 °C … +45 °C |
| Záruční doba | 60 měsíců |
Parametry zdravého svítidla
Změřeno
Doporučené hodnoty
Index blikání PstLM
0,0
< 1 (dle EU norem)
Index blikání SVM
0,0
< 0,9 (dle EU norem)
= denní svícení
= noční svíceníPrověřeno pro tebe
Naší vizí je nabízet pouze taková svítidla, která mají pozitivní dopad na lidský organismus. Proto každé svítidlo v našem sortimentu ověřujeme a kontrolujeme, zdali se skutečně jedná o zdravé svítidlo. Až k vám dorazí náš balík s jakýmkoliv svítidlem, budete si moci všimnout nálepky #proverenoprotebe.
Touto nálepkou se zavazujeme, že jsme certifikovanými měřícími přístroji zkontrolovali požadavky na zdravé svítidlo. Více o tom, jak prověřujeme svítidla, se dozvíte v blogovém článku.
