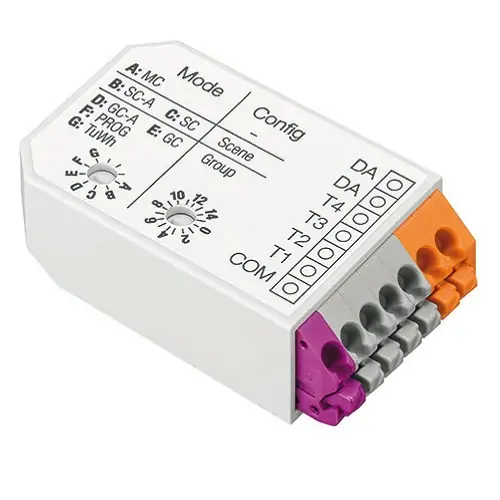

Řídící modul DALI XC
Výrobce: TRIDONIC
DALI XC
Řídící modul pro ovládání osvětlení v síti DALI. Připojení až 4 tlačítek. Umožňuje ovládání jasu a teploty bílého světla. Provedení do Číst víceinstalační krabice.

Popis produktu
Vlastnosti
- 4 nezávislé vstupy pro připojení spínačů nebo tlačítek
- Nastavitelný provozní režim a rozsah pomocí 2 otočných přepínačů.
- Možnost zapojení více modulů DALI XC na sběrnici DALI
- Napájeno ze sběrnice DALI
- Připojovací vodiče podle barev svorek s délkou 25cm v balení
- Záruka 5 let
Výběr funkce „Mode“
Zařízení má sedm provozních režimů. Ty jsou označeny písmeny A až G. Provozní režim se nastavuje pomocí otočného přepínače „Mode“. Pokud je otočný přepínač nastaven do neoznačené polohy, DALI XC nemá žádnou funkci.
Konfigurace scén a skupin
V závislosti na zvoleném provozním režimu lze připojené spínače přiřadit různým skupinám nebo scénám. Konfigurace scén a skupin se provádí pomocí otočného přepínače „Config“. Přepínač má 15 poloh.
Způsoby zapojení spínačů
Pozice A: MC
V režimu „Mode A: MC“ lze pomocí spínačů nebo tlačítkových spínačů vyvolat naprogramované funkce. Pro naprogramování slouží software masterCONFIGURATOR.
Pozice B: SC-A
V režimu „Mode B: SC-A“ lze různé scény vyvolat pomocí tlačítkových spínačů. Která scéna se vyvolá kterým spínačem, lze nastavit pomocí otočného přepínače „Config“. V tomto módu nelze ukládat scény.
Pozice C: SC
V režimu „Mode C: SC“ lze různé scény vyvolat a uložit pomocí tlačítkových spínačů. Která scéna se vyvolá kterým spínačem, lze nastavit pomocí otočného přepínače „Config“. Kroky pro uložení scén v režimu „Mode C: SC“ jsou vysvětleny v uživatelské příručce k DALI XC.
Pozice D: GC-A
V režimu „Mode D: GC-A“ lze skupiny svítidel zapínat/vypínat nebo stmívat pomocí jednotlivých tlačítkových spínačů. Režim programování nelze aktivovat. Pokud je osvětlovací systém přepnut do programovacího režimu pomocí jiného zařízení DALI XC, mohou být momentové spínače připojené k DALI XC v provozním režimu „GC-A“ použity ke seskupení svítidel.
Pozice E: GC
V režimu „Mode E: GC“ lze skupiny svítidel zapínat/vypínat nebo stmívat nahoru a dolů pomocí jednotlivých tlačítkových spínačů. Pokud je osvětlovací systém přepnut do programovacího režimu pomocí jiného zařízení DALI XC, mohou být momentové spínače připojené k DALI XC v provozním režimu „GC-A“ použity ke seskupení svítidel.
Pozice F: PROG
V režimu „Mode F: PROG“ lze spustit programovací režim, který se používá pro uvedení do provozu nebo rozšíření systému.
Pozice: G: TuWh
V režimu „Mode G: TuWh“ lze intenzitu a teplotu barev Tunable White svítidel nastavit pomocí tlačítkových spínačů.
Zapojení
- DALI XC nesmí být připojen k elektrické síti 230V. Je napájen přímo ze sběrnice DALI.
- Spínače jsou připojeny přímo k DALI XC. Nesmí být připojeny k síti 230V.
- DALI XC rozlišuje krátký stisk (< 500ms) a dlouhý stisk (> 500ms).
- Detailům zapojení DALI sběrnice se věnuje článek Ovládání světel pomocí DALI sběrnice.
Příprava kabelů
Připojení modulu může být formě splétaných vodičů se zakripovanými koncovkami (dutinkami) nebo formou pevných vodičů. Průřezy je vhodné volit:
- 0,5 – 1,5mm² pro připojení spínačů nebo tlačítek,
- 0,5 – 1,5mm² pro výstup na DALI sběrnici.
Pro optimální funkci pružinových svorek je délka odizolovaného konce vodiče 8,5 – 9,5mm.
Zařazeno v kategoriích
Technické parametry
Odběr proudu | 6 mA |
Vstup | 4 spínače |
Provozní teplota | 0°C ... +60°C |
Záruka | 60 měsíců |
Způsob ovládání | DALI |
