Popis

Popis produktu

Vlastnosti

Bezdrátové ovládání pomocí chytrého zařízení Android / iOS
Není potřeba dalšího zařízení pro komunikaci
Automaticky vytváří bezdrátovou komunikační síť s až 250 uzly
Malé rozměry pro instalaci svítidel
Digitální výstup: Samostatný DALI (kompatibilní)
Jeden nezávislý tlačítkový vstup
Snadno implementovatelné ovládání RGB a teploty barev
Firmware zařízení lze aktualizovat „over-the-air“
Záruka 5 let

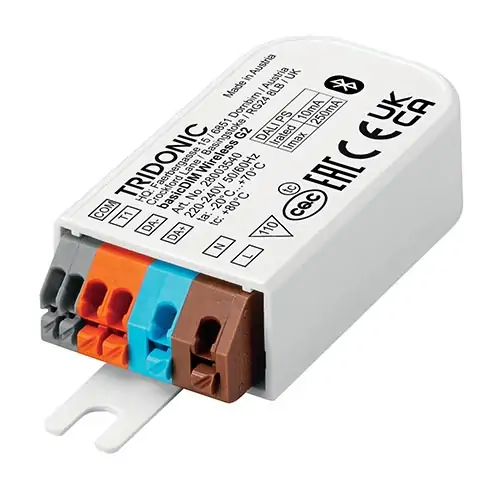

BasicDIM Wireless G2 je bluetooth DALI ovladač s volně přístupným konfigurovatelným tlačítkovým vstupem a má integrovaný napájecí zdroj DALI. Proto není potřeba žádný externí zdroj DALI. Modul lze připojit k jednomu nebo více ovladačům DALI, popř. DALI XC G3 / Tridonic DALI MSensor pro snadnou integraci tlačítek / ovládání denního světla a detekce pohybu. Všechna zařízení basicDIM Wireless lze ovládat pomocí aplikace Tridonic „4remote BT“. Aplikaci si můžete zdarma stáhnout ze stránek Apple App Store a Google Play Store.

Funkce

BasicDIM Wireless G2 je plně kompatibilní se sítěmi, které podporují až 250 uzlů (sítě Evolution). Pokud je modul používán s jinými typy bezdrátových zařízení basicDIM v síti Evolution, bude předtím potřeba zkontrolovat jejich kompatibilitu. Více zařízení automaticky vytvoří síť typu mesh, kterou lze ovládat z libovolného bodu. Tyto sítě komunikují bezdrátově přímo s chytrým telefonem nebo tabletem. Proto není nutné použít externí bránu nebo bezdrátovou síť LAN. Zařízení basicDIM Wireless mají integrovanou anténu 2,4 GHz. Pro dosažení optimálního RF-výkonu je třeba věnovat zvláštní pozornost, když je zařízení integrováno do svítidla. Zařízení basicDIM Wireless lze velmi flexibilně použít pro různé případy použití. Provozní režimy (profily) lze měnit v aplikaci 4remote BT.

Umístění

basicDIM Wireless má integrovanou anténu pro snadnou integraci. V zájmu maximalizace dosahu v každém směru, je třeba dodržet některé zásady při montáži zařízení. Anténa je umístěna na konci krytu. Pokud je zařízení namontováno na kovovou desku (např. rám svítidla), může silně blokovat vysokofrekvenční signál. V takovém případě může být zapotřebí použít výřez pod anténou, aby radiofrekvenční signál mohl opustit kryt konstrukce. Plocha výřezu by měla být co největší. Rovněž zařízení by mělo být umístěno co nejdále od svislých kovových konstrukcí.

DALI Výstup

BasicDIM Wireless G2 má integrovaný napájecí zdroj DALI. K tomuto rozhraní lze připojit maximálně 5 zdrojů. Před připojením basicDIM Wireless G2 k lince DALI se ujistěte, že není připojen žádný jiný napájecí zdroj DALI (včetně ovladačů s integrovaným PS) napájející sběrnici. Pokud je sběrnice již napájena, je možné ji ručně vypnout, aby jej bylo možné použít v již existující sběrnici DALI (v závislosti na použitém profilu).

Zapojení

Pozor na správné zapojení přívodních vodičů (L/N 230V) a ostatních svorek. Nesprávné zapojení nenávratně poškodí modul.
Spínač je připojen přímo k modulu. Nesmí být připojený k síti 230V.
Detailům zapojení DALI sběrnice se věnuje článek Ovládání světel pomocí DALI sběrnice.

Příprava kabelů

Připojení modulu může být formě splétaných vodičů se zakripovanými koncovkami (dutinkami) nebo formou pevných vodičů. Průřezy je vhodné volit:

0,2 – 1,5mm² pro síť 230V (záleží na způsobu jištění),
0,2 – 1,5mm² pro připojení tlačítka,
0,2 – 1,5mm² pro výstup na DALI sběrnici.

Pro optimální funkci pružinových svorek je délka odizolovaného konce vodiče 8,5 – 9,5mm.

Umístění

Uvnitř modulu je zabudovaná anténa. Vyhněte se montáži zařízení za betonové povrchy nebo do kovových krytů. Tyto materiály snižují dosah signálu. Instalace blízko kovových konstrukcí také není vhodná.

Zařazeno v kategoriích

Ovládání a řízení osvětlení Řízení osvětlení Casambi

Parametry

Technické parametry

Šířka/průměr

30 mm

Délka

81 mm

Výška

15 mm

Stmívatelné (mění jas)

Ano

Mění barvy (TW varianta)

Ano

Ovládání světla

Chytré bezdrátové Casambi

Stupeň krytí IP

IP20

Typ produktu

ovládání a řízení osvětlení

Hmotnost

0,020 kg

Tlačítko (push button)

ano

Vstupní napětí	230 AC
Síťová frekvence	60 Hz
Vstup	1 tlačítko
Výstup	DALI
Počet DALI adres	4 (max. 5 zařízení na adresu)
Průměrná jmenovitá životnost	50 000 h
Provozní teplota	-20 °C …+70 °C
Záruční doba	60 měsíců

Prověřeno

Prověřeno pro tebe

Naší vizí je nabízet pouze taková svítidla, která mají pozitivní dopad na lidský organismus. Proto každé svítidlo v našem sortimentu ověřujeme a kontrolujeme, zdali se skutečně jedná o zdravé svítidlo. Až k vám dorazí náš balík s jakýmkoliv svítidlem, budete si moci všimnout nálepky #proverenoprotebe.

Touto nálepkou se zavazujeme, že jsme certifikovanými měřícími přístroji zkontrolovali požadavky na zdravé svítidlo. Více o tom, jak prověřujeme svítidla, se dozvíte v blogovém článku.

Ke stažení

Produktový list EN

Montážní instrukce EN

Profily bdw EN

Aplikace 4remote EN

Aplikace 4remote – Nastavení sítě EN

EU declaration of conformity EN

3D model .CAD
