Popis

Popis produktu

Vlastnosti

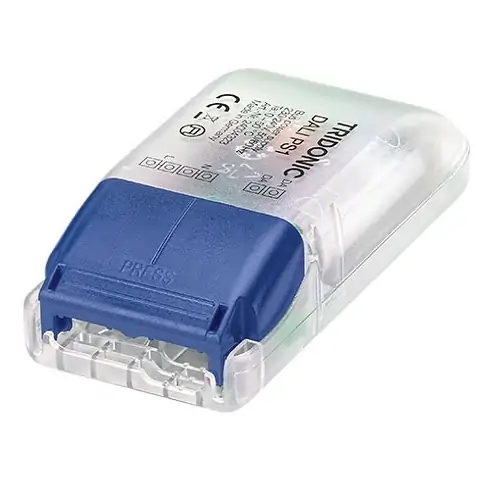

Nápájecí zdroj pro DALI sběrnici poskytující proud až 200mA
Slouží pro napájení řídicích modulů bez vlastního napájení
Provedení pro povrchovou montáž
Záruka 5 let

Technické detaily

Vstup: 230V AC, max. 4W
Výstup: 16V, max. 200mA
Rozměry 102 x 51 x 30 mm

Pokyny pro zapojení

Pozor na správné zapojení přívodních vodičů (L/N 230V) a vodičů sběrnice DALI. Opačné zapojení nenávratně poškodí zdroj.
Zelená dioda znamená normální provoz, červená přetížení zdroje, případně zkrat na DALI sběrnici.
Detailům zapojení DALI sběrnice se věnuje článek Ovládání světel pomocí DALI sběrnice.

Příprava kabelů

Připojení zdroje může být formě splétaných vodičů se zakripovanými koncovkami (dutinkami) nebo formou pevných vodičů. Průřezy je vhodné volit:

0,2 – 4mm² pro síť 230V (záleží na způsobu jištění),
0,2 – 4mm² pro výstup na DALI sběrnici.

Optimální délka odizolovaného konce vodiče je 8mm.

Zařazeno v kategoriích

Ovládání a řízení osvětlení Řízení osvětlení DALI a DALI2

Parametry

Technické parametry

Šířka/průměr

51 mm

Délka

102 mm

Výška

30 mm

Stmívatelné (mění jas)

Mění barvy (TW varianta)

Ovládání světla

Chytré drátové DALI

Napájení

Síť (230 AC)

Stupeň krytí IP

IP20

Typ produktu

ovládání a řízení osvětlení

Hmotnost

0,155 kg

Tlačítko (push button)

Prověřeno

Prověřeno pro tebe

Naší vizí je nabízet pouze taková svítidla, která mají pozitivní dopad na lidský organismus. Proto každé svítidlo v našem sortimentu ověřujeme a kontrolujeme, zdali se skutečně jedná o zdravé svítidlo. Až k vám dorazí náš balík s jakýmkoliv svítidlem, budete si moci všimnout nálepky #proverenoprotebe.

Touto nálepkou se zavazujeme, že jsme certifikovanými měřícími přístroji zkontrolovali požadavky na zdravé svítidlo. Více o tom, jak prověřujeme svítidla, se dozvíte v blogovém článku.

Ke stažení

Produktový list EN

Montážní instrukce EN

Prospekt Tridonic EN

EU declaration of conformity EN

3D model .CAD
