Zdravé svítídlo, které jsme pro vás osobně vyzkoušeli a změřili
Kód produktu: TG28003541
Tisk stránky

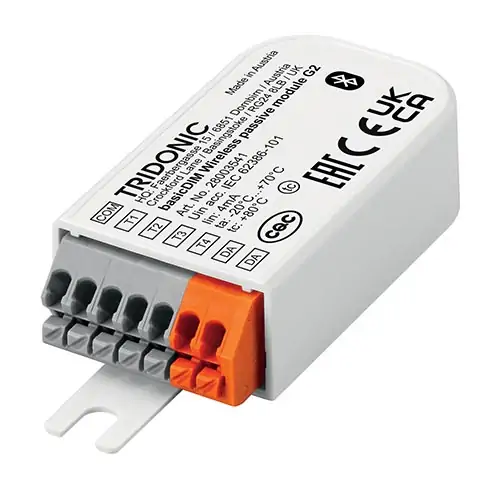

Pasivní řídící modul G2 CASAMBI
Výrobce: TRIDONIC
+ ZDARMA dárek Přelepovací fólie blokující modré světlo 10×12,5 cm DÁREK
basicDIM Wireless Passive module G2
Rozměr:
30 x 81 x 15 mm
Skladem 7 ks
do 3 dnů u vás
2 473 Kč s DPH
Pasivní řídící modul G2 CASAMBI
od 2 473 Kč s DPH
Koupit
Popis produktu
Vlastnosti
- Bezdrátové ovládání pomocí chytrého zařízení Android / iOS
- Není potřeba dalšího zařízení pro komunikaci
- Automaticky vytváří bezdrátovou komunikační síť s až 250 uzly
- Malé rozměry pro instalaci svítidel
- Digitální výstup: Samostatný DALI (kompatibilní)
- Napájení skrze DALI linku
- Čtyři nezávislé tlačítkové vstupy
- Snadno implementovatelné ovládání RGB a teploty barev
- Firmware zařízení lze aktualizovat „over-the-air“
- Záruka 5 let
Pasivní řídící modul G2 CASAMBI je bluetooth DALI ovladač se 4 volně přístupnými konfigurovatelnými tlačítkovými vstupy. Tento modul nemá integrovaný DALI zdroj a proto je potřeba externí zdroj DALI. Modul lze připojit k jednomu nebo více ovladačům DALI, popř. DALI XC G3 / Tridonic DALI MSensor pro snadnou integraci ovládání denního světla a detekce pohybu.
Pasivní řídící modul G2 CASAMBI lze použít i jako DALI-bránu pro rozšíření stávající DALI instalace o bezdrátová svítidla, senzory a tlačítka. DALI příkazy přechází z bluetooth sítě skze DALI-bránu do fyzické DALI linky a jsou zpracovány řídící jednotkou DALI-2.
Všechna zařízení basicDIM Wireless lze ovládat pomocí aplikace Tridonic „4remote BT“. Aplikaci si můžete zdarma stáhnout ze stránek Apple App Store a Google Play Store.
Funkce
Pasivní řídící modul G2 CASAMBI je plně kompatibilní se sítěmi, které podporují až 250 uzlů (sítě Evolution). Pokud je modul používán s jinými typy bezdrátových zařízení basicDIM v síti Evolution, bude předtím potřeba zkontrolovat jejich kompatibilitu. Více zařízení automaticky vytvoří síť typu mesh, kterou lze ovládat z libovolného bodu. Tyto sítě komunikují bezdrátově přímo s chytrým telefonem nebo tabletem. Proto není nutné použít externí bránu nebo bezdrátovou síť LAN. Zařízení basicDIM Wireless mají integrovanou anténu 2,4 GHz. Pro dosažení optimálního RF-výkonu je třeba věnovat zvláštní pozornost, když je zařízení integrováno do svítidla. Zařízení basicDIM Wireless lze velmi flexibilně použít pro různé případy použití. Provozní režimy (profily) lze měnit v aplikaci 4remote BT.
Umístění

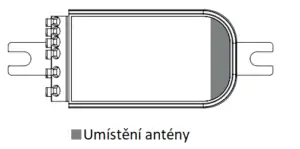

Pasivní řídící modul G2 CASAMBI má integrovanou anténu pro snadnou integraci. V zájmu maximalizace dosahu v každém směru, je třeba dodržet některé zásady při montáži zařízení. Anténa je umístěna na konci krytu. Pokud je zařízení namontováno na kovovou desku (např. rám svítidla), může silně blokovat vysokofrekvenční signál. V takovém případě může být zapotřebí použít výřez pod anténou, aby radiofrekvenční signál mohl opustit kryt konstrukce. Plocha výřezu by měla být co největší. Rovněž zařízení by mělo být umístěno co nejdále od svislých kovových konstrukcí.
DALI Výstup
Pasivní řídící modul G2 CASAMBI využívá napájení přímo z DALI linky. Z tohoto důvodu je důležité se přesvědčit, že je DALI linka externě napájena.
Tlačítkový Vstup
Nezávislá tlačítka mohou být zapojena do kteréhokoli ze čtyř tlačítkových vstupů. Vstup „COM“ je společný pro všechna čtyři tlačítka. Maximální délka kabelu mezi tlačítky a řídícím modulem je 5m. S režimem tlačítko je možné ovládat jednotlivá svítidla v bDW síti nebo i celou síť. Pro správnou funkci tlačítek i rozpoznání v aplikaci 4remote BT je potřeba před přidáním do sítě nahrát modulu správný profil (viz Profily bDW EN).

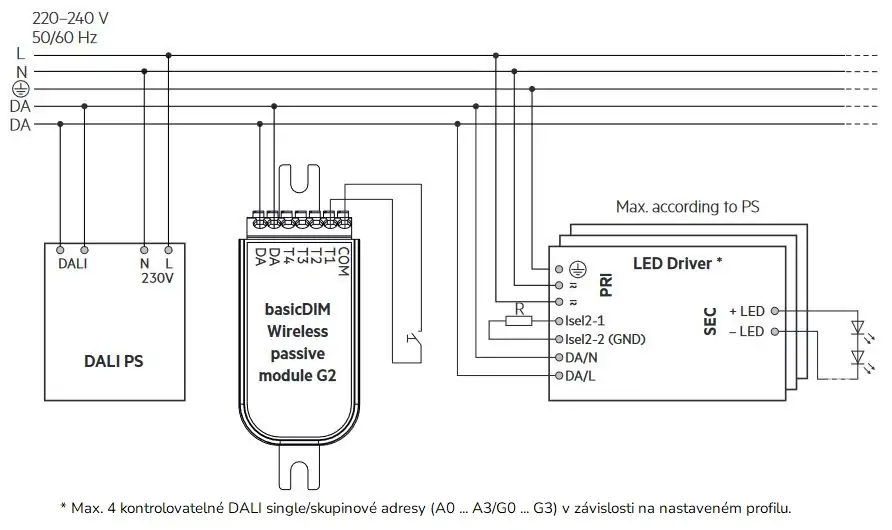

Zapojení
- Spínač je připojen přímo k modulu. Nesmí být připojený k síti 230V.
- Detailům zapojení DALI sběrnice se věnuje článek Ovládání světel pomocí DALI sběrnice.
Příprava kabelů
Připojení modulu může být formě splétaných vodičů se zakripovanými koncovkami (dutinkami) nebo formou pevných vodičů. Průřezy je vhodné volit:
- 0,2 – 1,5 mm² pro připojení tlačítka,
- 0,2 – 1,5 mm² pro výstup na DALI sběrnici.
Pro optimální funkci pružinových svorek je délka odizolovaného konce vodiče 8,5 – 9,5mm.
Umístění
Uvnitř modulu je zabudovaná anténa. Vyhněte se montáži zařízení za betonové povrchy nebo do kovových krytů. Tyto materiály snižují dosah signálu. Instalace blízko kovových konstrukcí také není vhodná.
Zařazeno v kategoriích
Technické parametry
Šířka/průměr
30 mm
Délka
81 mm
Výška
15 mm
Stmívatelné (mění jas)
ano
Mění barvy (TW varianta)
ano
Možnosti ovládání
Casambi
Stupeň krytí IP
IP20
Typ produktu
ovládání a řízení osvětlení
Hmotnost
0,020 kg
| Vstupní napětí | 9,5 - 22,5 V DC |
| Síťová frekvence | 60 Hz |
| Proudová zátěž na DALI | 4 mA (30 mA při zapnutí) |
| Max. proud DALI linky | 250 mA |
| Max. délka kabelu k tlačítkům | 5 m při průřezu 0,2-1,5 mm2 |
| Vstup | 4 tlačítka |
| Výstup | DALI |
| Počet DALI adres | 4 |
| Průměrná jmenovitá životnost | 50 000 h |
| Provozní teplota | -20 °C …+70 °C |
| Záruční doba | 60 měsíců |
