Popis

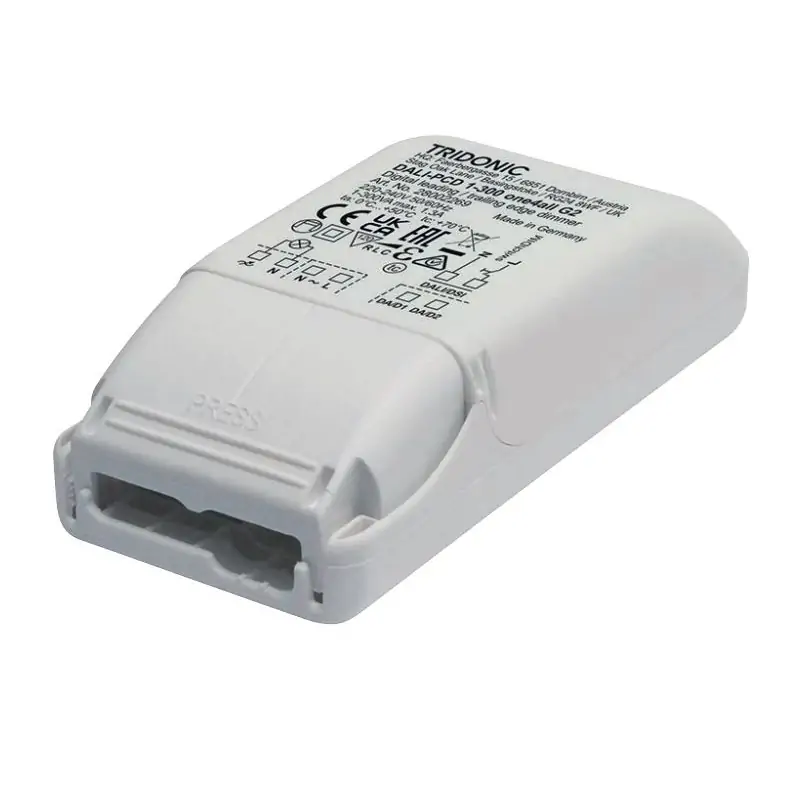

Popis produktu

Vlastnosti

Digitální stmívače náběžné a odtokové hrany fáze (Tyto dva typy fázových stmívačů mají své názvy podle části střídavé vlny, kterou přerušují. Stmívače náběžné hrany odřezávají přední hranu každého půlcyklu vlny. Naopak stmívání zadní hrany odřízne druhou polovinu půlcyklu každé vlny.)
Celková připojená zátěž: 1 – 300 VA
vstup one4all: DALI, DSI, switchDIM a corridorFUNCTION
Podpora spínání s nulovým křížením
1 stmívaná fáze (výstup)
S automatickou detekcí zátěže
Kryt pro povrchovou montáž
Vhodné pro provoz s LED retrofit žárovkami
Záruka 5 let

Digitální fázové stmívače umožňují stmívat nízkonapěťové wolfram-halogenové žárovky, ve spojení s elektronickými nebo magnetickými transformátory a ohmickým světlem (žárovky) s celkovým výkonem 1 až 300 VA. Ovládání probíhá buď prostřednictvím signálu DALI/DSI, nebo přímo připojených spínačů (switchDIM a corridorFUNCTION). Digitální fázový stmívač je kompatibilní s LED retrofitními žárovkami. Protože Vzhledem k množství typů LED retrofitových žárovek se doporučuje vyzkoušet provoz před instalací. Halogenové žárovky LV LED retrofit, které jsou ovládány elektronickým nebo magnetickým transformátorem, jsou rovněž kompatibilní.

Funkce switchDIM

Při instalaci nové jednotky do stávajícího systému nebo při prvním použití systému nejsou jednotlivé jednotky synchronizovány. To znamená, že některé jednotky budou ve stavu zapnuto a některé ve stavu vypnuto. Stisknutím spínače krátce změní stav: jednotky, které byly dříve zapnuté, se vypnou, ostatní budou zapnuty. Stisknutím přepínače na dobu delší než 10 sekund budou všechny jednotky synchronizovány do stejného stavu. Synchronizace je dokončena, jakmile všechna světla nabydou stejné hodnoty osvětlení (50 %). Stejný proces synchronizace může být nutný i během normálního provozu, pokud se jednotlivá jednotka stane nesynchronizovanou z důvodu nesprávného spínání. SwitchDIM je velmi jednoduchý nástroj pro ovládání předřadníků s konvenčními světelnými zdroji, momentovými spínači nebo snímači pohybu. Pro zajištění správné funkce je třeba zajistit sinusové síťové napětí o frekvenci 50 nebo 60 Hz na řídicím vstupu. Zvláštní pozornost je třeba věnovat dosažení jasných nulových křížení. Závažné poruchy sítě mohou narušit funkci switchDIM.

Funkce corridorFUNCTION

CorridorFUNCTION lze naprogramovat dvěma různými způsoby. Pro programování corridorFUNCTION pomocí softwaru je třeba použít DALI-USB v kombinaci s DALI PS. Softwarem může být masterCONFIGURATOR. Pro aktivaci corridorFUNCTION bez použití softwaru je nutné napětí 230 V musí být po dobu pěti minut přivedeno na přípojku switchDIM. Přístroj se poté automaticky přepne na corridorFUNCTION .

Pokud je corridorFUNCTION nesprávně aktivován v switchDIM (například místo tlačítka je použit spínač nebo přepínač), existuje možnost nainstalovat tlačítko a deaktivovat režim corridorFUNCTION pěti krátkými stisknutími tlačítka během tři sekundy.

SwitchDIM a corridorFUNCTION jsou velmi jednoduché nástroje pro ovládání převodů pomocí běžných tlačítek nebo snímačů pohybu. Pro zajištění správné funkce je nutné sinusové síťové napětí o frekvenci 50 nebo 60 Hz na ovládacím vstupu. Zvláštní pozornost je třeba věnovat dosažení jasných nulových přechodů. Závažné poruchy sítě mohou narušit funkci switchDIM a corridorFUNCTION.

Kabeláž

K zapojení může být mohou být použity kabely s točeným nebo pevným drátem. Pro přesnou funkci svorek by měla být délka pásku 4 – 5 mm pro vstupní svorky. Maximální utažení na upínacím šroubu (M3) je 0,2 Nm.

Pro správnou funkci odlehčení tahu kabelu se doporučuje, aby plášť kabelu průměr strany D2 byl o 2 mm větší než průměr strany D1.
(Tento údaj se může lišit, pokud se použitý materiál pláště kabelu liší od strany D2 k D1 ve vlastnostech při stlačování).

Signály DALI nejsou SELV. Proto by měly být použity stejné postupy jako při práci se síťovým napětím.
K upevnění lze použít pouze plastové šrouby.
Jednotlivé obvody DALI nesmí překročit 250 mA (závisí na použitém DALI PowerSupply).
Maximální délka kabelů signálních vodičů DALI nesmí přesáhnout 300m nebo pokles napětí na signálním vedení o více než 2V.

Příprava kabelů

Schéma zapojení

Zařazeno v kategoriích

Ovládání a řízení osvětlení Řízení osvětlení DALI a DALI2

Parametry

Technické parametry

Šířka/průměr

51 mm

Délka

102 mm

Výška

30 mm

Stmívatelné (mění jas)

Ano

Mění barvy (TW varianta)

Ovládání světla

Chytré drátové DALI

Stupeň krytí IP

IP20

Typ produktu

ovládání a řízení osvětlení

Hmotnost

0,085 kg

Tlačítko (push button)

Vstupní napětí	230 AC
Připojená zátěž	1 - 300 VA
Ztráta výkonu	0.4 W (1.5 W při plné zátěži)
Rozsah stmívání DALI	0,1 - 100%
Počet adres DALI	1
Vstup	DALI
Provozní teplota	0 °C …+50 °C
Záruční doba	60 měsíců
